一.產品概述

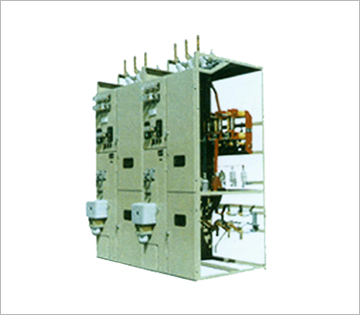

　GG-1A F（Z）型開關柜是一種防護型固定式金屬封閉高壓開關設備，廣泛地運用于高壓電動機的起動、投切運行等場合，可頻繁操作，無爆炸、火災等危險。
　GG-1A F（Z）型系列開關柜防誤程序鎖功能齊全，性能可靠。真空斷路器的真空絕緣度高，滅弧性強，使用壽命長，維護方便。
二.工作條件

1.      環境溫度上限40℃，下限-10℃，高寒地區-25℃；

2.      相對濕度：日平均值≤95%；月平均值≤90%；

3.      使用環境：沒有火災、爆炸危險，沒有嚴重污穢、化學腐蝕及劇烈震動等場所；

4.      安裝地點垂直傾斜度不超過5°。

三.結構說明
　  開關柜框架由角鋼焊接而成，面板及隔板均為薄鋼板。一次器件和二次器件相互隔離各成系統。正面有門、操作面板和防誤機構，側面有防護板相隔。開關柜正面右上方是斷路器室門，右下方是電纜室門。中間隔板將開關柜內部分為上下兩部分。上部分有斷路器分開。真空斷路器、隔離開關操作機構等在斷路器室內，電流互感器在中間隔板上；零序互感器等安裝在電纜室內，斷路器操作機構安裝在柜體正面左下方。二次儀表及器件安裝在儀表盤上和繼電器室內。
　　 上隔離開關關合與上下門的開閉受控于程序鎖，當隔離開關關合時，上下門打不開；當上下門打開時，隔離開關合不上。
四.維護檢修

1.      應保持配電間及柜體的干燥，清潔無雜物；

2.      真空斷路器每操作1000次或隔六個月必須檢查一次，觀察超行程量，出現問題及時調整；

3.      操作機構等器件活動部位應有干凈的潤滑油；

4.      斷路器如短路跳閘必須對主觸頭進行性能檢查檢測后方可投入使用；

5.      開關柜運行參數不得超過銘牌指定值；

6.      正常情況下真空斷路器開合時發出藍色光或白色光，如發出黃色光表明真空稍有泄漏，如發出紅色光表時真空泄漏嚴重禁止使用。

7.

五.技術數據

1、主要技術數據
